Un bon jointoiement est important non seulement pour l’apparence de la façade, mais aussi pour garantir sa durabilité. Différents problèmes, tels que de l’humidité, peuvent survenir lorsque le jointoiement présente des fentes et des fissures.
Que ce soit en construction nouvelle ou en rénovation, les joints déterminent l’apparence d’un bâtiment, d’une façade ou d’un mur. Outre les divers types de joints, dont le joint brossé plat, le joint coupé, le joint concave,… il est également possible de jouer sur la couleur. Si l’aspect esthétique est essentiel lors de la réparation du jointoiement, la durabilité du mortier l’est tout autant.
Du mortier de jointoiement durable pour les bâtiments historiques
Lors de la rénovation ou de la restauration de bâtiments historiques, il est important d’utiliser le bon type de mortier de jointoiement. Pour cela, il convient de tenir compte de la charge d’humidité de la façade, de la dureté de la brique utilisée et de la composition du mortier déjà mis en œuvre. Les bâtiments antérieurs à la Première Guerre mondiale présentent généralement des joints au mortier de chaux. De la chaux locale était souvent utilisée dans ce mortier, de sorte que ses caractéristiques peuvent varier. Pour la réparation de ces bâtiments historiques, mieux vaut avoir recours à des types de mortier de jointoiement liés à la chaux compatibles.
Mortier à basé de NHL 5
La NHL 5 est un liant à la chaux présentant une importante résistance à la compression (5 MPa à 28 jours) Ce mortier est extrêmement résistant à l’humidité, durcit plus rapidement et se caractérise par sa haute résistance à la cristallisation des sels. La NHL 5 est donc idéale lorsqu’une plus grande dureté et une importance résistance à la compression est requise, comme c’est le cas pour le béton de chaux, le mortier de maçonnerie… Il convient dès lors parfaitement pour la restauration de façades supportant de lourdes charges ou élevées en pierres (ou briques) dures, que ce soit dans un climat plus froid ou maritime. La NHL 5 a été utilisée pour effectuer des réparations de l’enceinte du Mont-Saint-Michel sous le niveau de la mer.
Mortier à base de NHL 3.5
La NHL 3,5 est un liant à base de chaux servant à la préparation de mortiers et d’enduits tant pour des applications intérieures qu’extérieures, présentant une résistance à la compression moyenne (3,5 MPa à 28 jours). Ce type de NHL est idéal pour les maçonneries et jointoiements dans un climat tempéré caractérisé par des hivers doux.

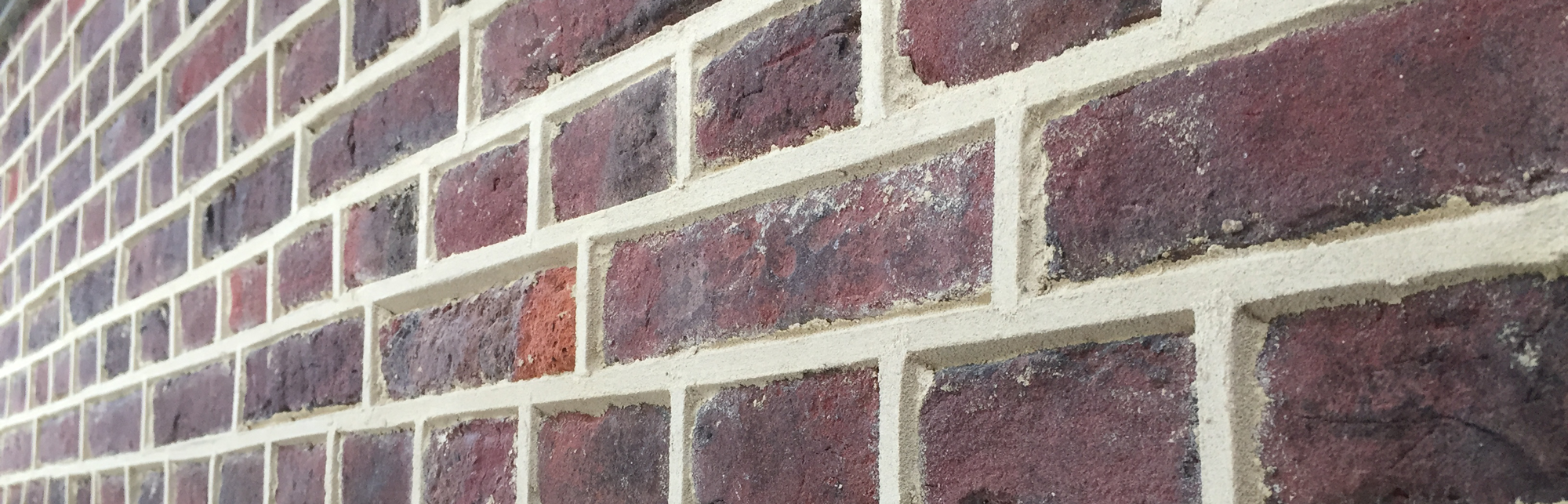

Outre la chaux hydraulique naturelle pure, le jointoiement peut également être effectué avec une chaux colorée. Nous proposons une chaux spécialement formulée à cet effet, à savoir la RC Astivo. À une base de NHL 3,5, nous ajoutons des pigments minéraux pour obtenir la teinte désirée. Du sable peut également y être additionné dans une proportion allant de 1:4 à 1:1,5 en fonction du type de mortier désiré.
Mortier à base de NHL 2
La NHL 2 présente une faible résistance à la compression (2 MPa à 28 jours) et est donc un liant idéal pour les enduits, mais elle convient moins pour un usage en tant que mortier de jointoiement dans nos climats maritimes tempérés/humides. Si vous désirez néanmoins jointoyer avec un mortier à base de NHL 2, vous devez tenir compte d’un temps de durcissement plus long et ajouter davantage de chaux au mortier. Le prix de revient du jointoiement est dès lors plus élevé !
L’importance du rapport adéquat
Les réparations sont essentiellement effectuées à la NHL 3,5 en raison de son excellente résistance à la compression et sa compatibilité avec la maçonnerie existante. De manière générale, la proportion est de 1 part de NHL 3,5 pour 2,5 à 3 parts de sable. Nous conseillons toujours de travailler avec du sable des dunes ou avec du sable de Rhin, pour se rapprocher autant que possible de la couleur du pigment (en cas d’utilisation de RC Astivo). Pour certaines applications, telles que les joints coupés et concaves, mieux vaut opter pour un mortier ‘plus gras’ que la normale, en ajoutant moins de sable, selon un rapport 1 pour 1,5.
Le tableau suivant reprend la proportion du mélange chaux/sable, avec les temps de durcissement et la résistance à la compression
*EN 459-1 (rapport de mélange 1:1 en volume avec du sable ISO 679)
.avif)
